NanoVNA‑H ANTEN ANALİZÖR

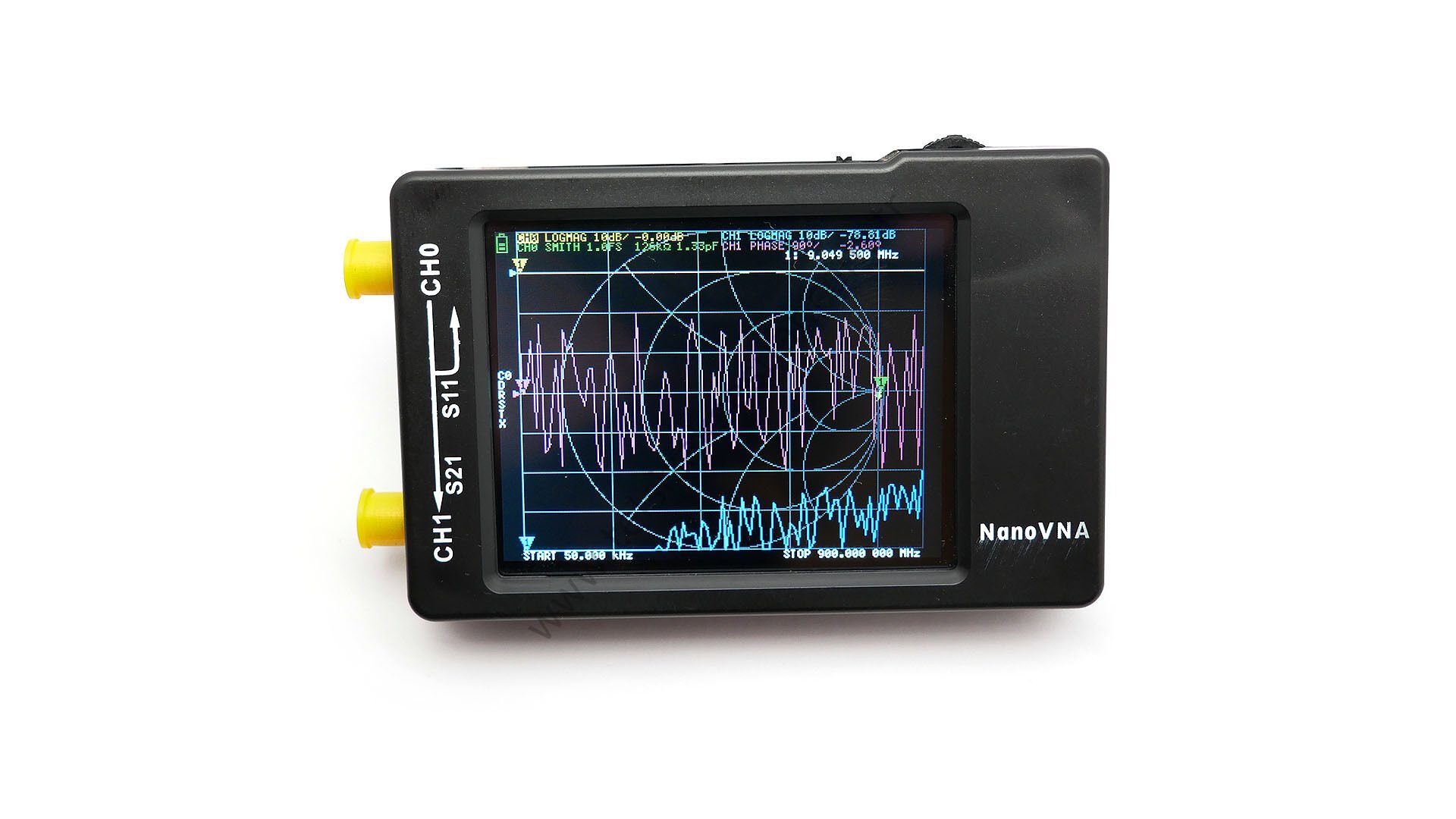

NanoVNA‑H Anten Analizör – 10 kHz–1.5 GHz Taşınabilir RF Ölçüm Cihazı

NanoVNA‑H, 10 kHz–1.5 GHz frekans aralığında çalışan, hem SWR hem empedans hem S‑parametre analizleri yapabilen kompakt bir vektör ağ analizörü (VNA)’dür. 2.8″ dokunmatik TFT ekranıyla ölçümlerinizi kolayca görselleştirir ve USB‑C bağlantısıyla PC/Android cihazlara entegre edilebilir, sahadan laboratuvara esneklik sunar

NanoVNA‑H,650 mAh şarj edilebilir bataryası ile bir seferde saatlerce kullanıma imkan tanır. Üst düzey frekans kararlılığı (<0.5 ppm) ve düşük SWR çıkışı (<1.1) sağlayan cihaz, geniş dinamik aralığı ile profesyonel ölçüm hassasiyeti sunar.

Ürün Özellikleri:

• Frekans Aralığı: 10 kHz – 1.5 GHz

• Ekran: 2.8″ TFT dokunmatik (320×240)

• Dinamik Aralık: 70 dB (50 kHz–300 MHz), 60 dB (300–900 MHz), 40 dB (900 MHz–1.5 GHz)

• SWR: < 1.1 çıkış portu

• Batarya: 650 mAh Li‑ion, USB‑C şarj

• Boyutlar: ≈58.7 × 91.3 × 17.1 mm

• Portlar: SMA konektörler, USB‑C bağlantı

• PC/Android Yazılım Uyumu: nanoVNA‑saver, WebApp, Android uygulamaları destekli

Ambalaj İçeriği:

• NanoVNA‑H cihaz

• 2 x 20 cm SMA erkek RG174 kablo

• 1 x USB‑C veri/şarj kablosu

• SMA kalibrasyon seti (Open/Short/Load)

• SMA dişi‑dişi adaptör

Uygulama Alanları:

• SWR/empedans ölçümü, anten eşleştirme

• S‑parametre, faz/grup gecikme, Smith grafiği analizleri

• Anten ayarı, kablo testleri, RF devre tasarımı

• Laboratuvar, anten saha çalışmaları ve eğitim
