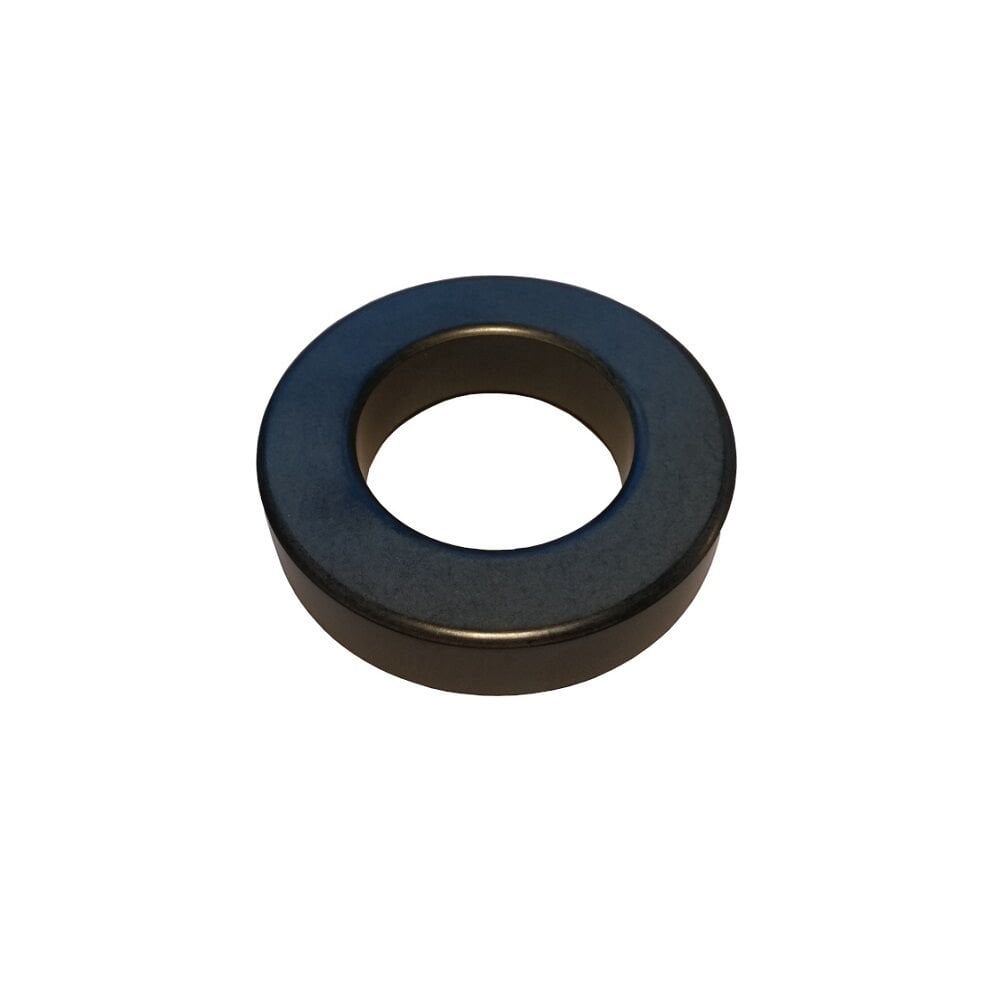

FT240-43 Ferrite Toroid – Yüksek Performanslı HF/UHF Elemanı

FT240-43 Ferrite Toroid, amatör ve profesyonel RF uygulamaları için tasarlanmış, 43 malzeme sınıfı yüksek geçirgenlikli (µᵢ≈800) bir manyetik çekirdektir. EndFed dipol, OCFD antenler ve balun tasarımlarında empedans dönüşümü ve ortak mod şok (CMC) uygulamalarında üstün performans sunar. FT240-43 Ferrite Toroid, geniş bant transformatör ve yüksek Q indüktör ihtiyaçlarınıza ideal çözümdür.

Teknik Özellikler

• Malzeme: 43 sınıf ferrit

• Geçirgenlik (µᵢ): 800

• AL Değeri: 1075 nH (boş çekirdek)

• Dış Çap: 61.00 mm

• İç Çap: 35.50 mm

• Yükseklik: 12.70 mm

• Curie Sıcaklığı: > 130 °C

• Çalışma Frekansı:

  • Geniş bant transformatörler: 5–400 MHz

  • Yüksek Q indüktörler: 7–30 MHz

  • RFI/EMI/CMC bastırma: 5–500 MHz

  • Ortak mod şok (CMC): 10–600 MHz

Uygulama Alanları

• 1:1, 1:9, 1:49, 1:64 balun tasarımları

• EndFed ve OCFD anten empedans transformatörleri

• HF telsiz anten eşleştirme

• SSB yayın sistemleri ve RFI bastırma

FT240-43 Ferrite Toroid, yüksek manyetik kararlılık ve geniş frekans performansıyla RF devrelerinizde sinyal bütünlüğünü ve verimliliği maksimize eder.
