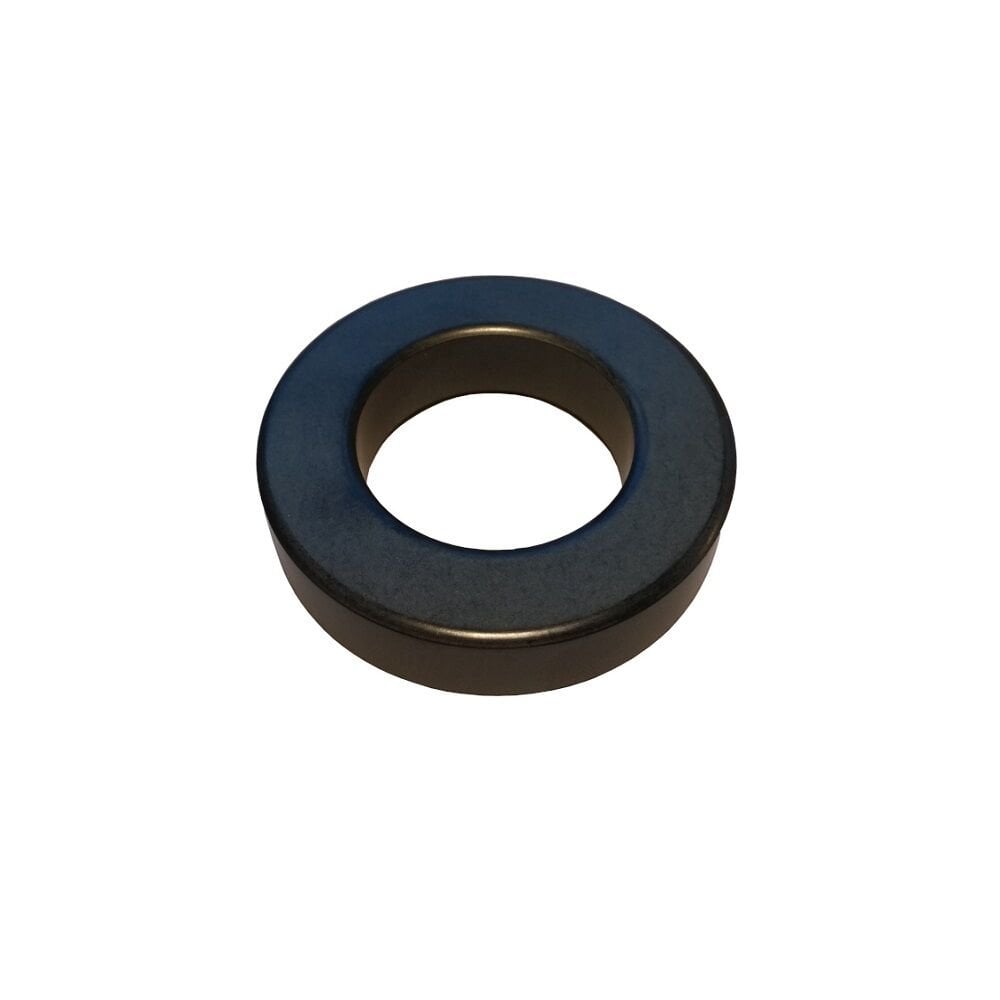

FT240-31 Ferrite Toroid

FT240-31 Toroid (Malzeme 31) – HF Anten Uygulamaları için Yüksek Performanslı Ferrit Çekirdek

FT240-31 toroid, yüksek geçirgenlik özelliğine sahip, EMI/RFI bastırma, geniş bant transformatörler ve ortak mod şok (CMC) uygulamaları için özel olarak tasarlanmış bir ferrit çekirdektir. Malzeme 31 tipi ile üretilen bu toroid, amatör radyo sistemleri, HF anten uygulamaları ve sinyal işleme devrelerinde yüksek verimlilik ve kararlılık sağlar.

FT240-31, Yüksek geçirgenlik katsayısı sayesinde düşük sarım sayısıyla yüksek endüktans elde edilebilir. 1 MHz ile 500 MHz arasında değişen çeşitli uygulama frekanslarıyla geniş kullanım alanına sahiptir.FT240-31 Hem düşük kayıplı hem de çok geniş bantta etkili bir manyetik malzemedir.

Teknik Özellikler

• Malzeme Tipi: 31 (yüksek geçirgenlik ferriti)

• Başlangıç Geçirgenliği (µi): 1500

• AL Değeri: 3180 nH/N²

• Dış Çap: 61,00 mm

• İç Çap: 35,55 mm

• Yükseklik: 12,70 mm

• Curie Sıcaklığı: >130 °C

• Manyetik Kaybın Başladığı Sıcaklık: Curie noktası üzeri

• Frekans Aralıkları (uygulamaya göre):

  • Geniş bant transformatörler: 1 – 50 MHz

  • Yüksek Q indüktörler: 0,5 – 30 MHz

  • EMI/RFI bastırma ve CMC uygulamaları: 1 – 500 MHz

Uygulama Alanları

• HF bandında kullanılan amatör telsiz anten sistemleri

• SSB anten sistemleri

• 1:1 Balun devreleri

• Ortak mod akım bastırma (CMC)

• Geniş bant transformatör devreleri

• Radyo frekansı parazit giderici filtre sistemleri
