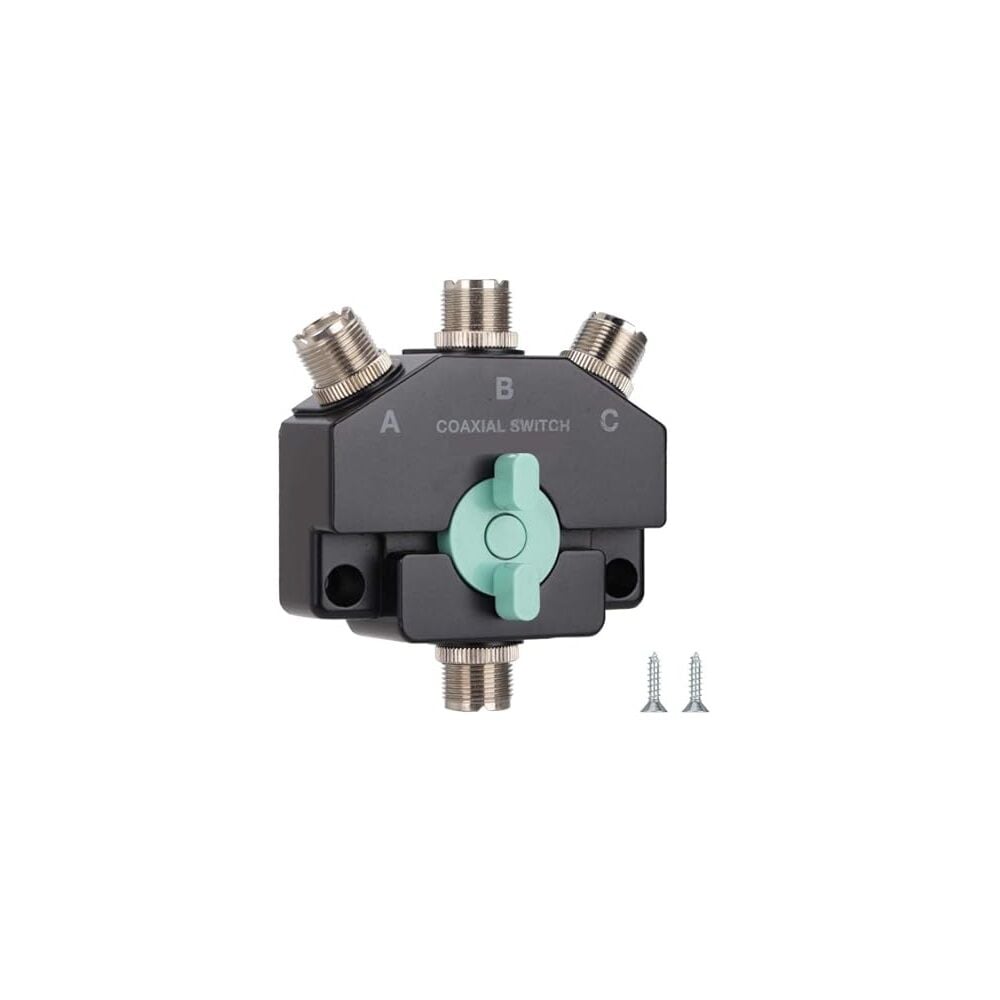

DIAMOND CX-310A ANTEN ANAHTARI

DIAMOND CX-310A Anten Anahtarı

Diamond CX-310A, birden fazla anten ya da telsiz cihazını tek bir merkezden yönetmek isteyen amatör ve profesyonel kullanıcılar için tasarlanmış yüksek kaliteli bir RF anahtarlama cihazıdır. 1 giriş 3 çıkış veya 3 giriş 1 çıkış olarak kullanılabilir.

Kullanım Amacı

• Aynı cihazla farklı antenleri seçerek kullanmak

• Farklı cihazları tek bir antene bağlayarak çalıştırmak

• Frekansa veya koşullara göre hızlı geçiş

Teknik Özellikler

• Giriş / Çıkış Yapısı: 1 giriş – 3 çıkış veya 3 giriş – 1 çıkış (seçilebilir)

• Konnektör Tipi: UHF (M-J)

• Empedans: 50 ohm

• Boyutlar: 80 x 41 x 60 mm

• Ağırlık: 575 gram

• Frekans Aralığı: DC – 800 MHz

CX-310A Performans Değerleri

• VSWR:

  • DC – 500 MHz: ≤ 1.1:1

  • 500 – 800 MHz: ≤ 1.2:1

• Zayıflama (Insertion Loss):

  • DC – 500 MHz: ≤ 0.1 dB

  • 500 – 800 MHz: ≤ 0.15 dB

• Yalıtım (Isolation):

  • DC – 500 MHz: ≥ 60 dB

  • 500 – 800 MHz: ≥ 50 dB

• Maksimum Güç Kapasitesi (VSWR ≤ 1.2:1):

  • DC – 30 MHz: 1500 W

  • 30 – 150 MHz: 1000 W

  • 150 – 800 MHz: 500 W
